允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。

咨询热线：400-6655-494

产品详情

结构特点

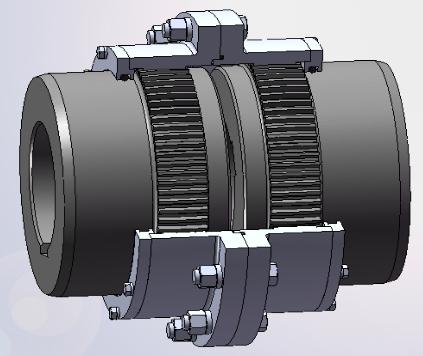

鼓形齿式联轴器属于刚性联轴器，可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。具有径向、轴向和角向等轴线偏差补偿能力，具有结构紧凑、回转半径小、承载能力大、传动效率高达99.7%、噪声低及维修周期长等优点，外齿套齿端呈喇叭形状，使内、外齿装拆十分方便。

适应范围

鼓型齿联轴器径向尺寸小，承载能力大，特别适用于低速重载工况，如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类高精度的轴系传动。。

经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。

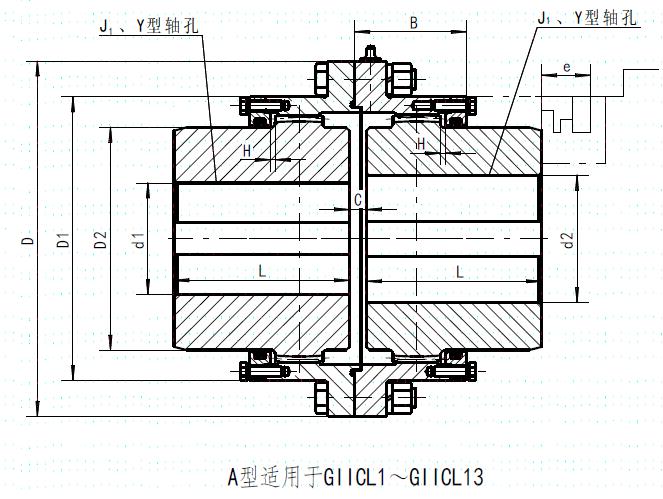

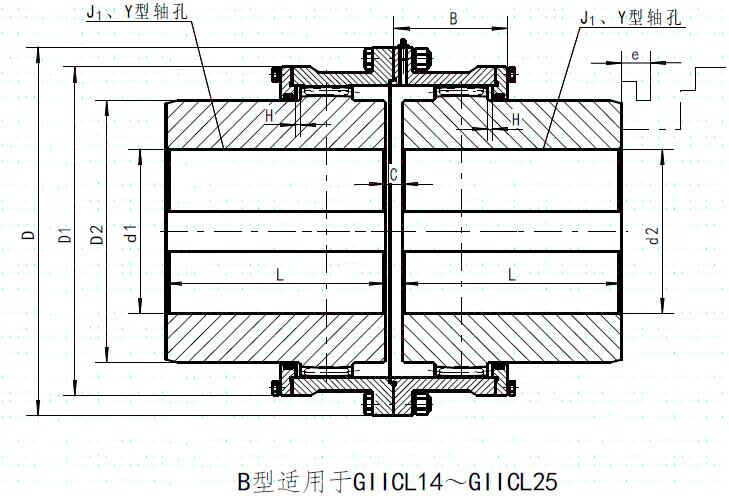

GIICL型鼓形齿式联轴器基本参数和主要尺寸（参照GB/T8854.2-2001）/mm

规格	转矩（KNm）	转速（rpm）	d1、d2	Y	J₁	D	D1	D2	C	H	B	e	润滑脂 (ml)	质量 Kg或t
1	0.36	4000	16~35	42~82	38~60	105	71	50	8	2	38	38	51	3.1~3.6
2	0.63	4000	20~45	52~112	38~84	118	87	63	8	2	44	42	70	5~6.2
3	1	4000	22~55	52~112	38~84	132	102	75	8	2	45	42	68	7.5~8.6
4	1.6	4000	38~65	82~142	60~107	150	120	90	8	2	49	42	87	10~15
5	2.8	4000	40~75	112~142	84~107	170	140	106	10	25	54	42	125	17~20
6	4.5	4000	45~90	112~172	84~132	192	161	125	10	2.5	55	42	148	22~32
7	6.3	3750	50~100	112~212	84~167	223	178	140	10	3.5	59	42	175	28~48
8	9	3300	55~110	112~212	84~167	245	200	155	12	3	71	47	268	36~60
9	14	3000	60~130	142~252	107~202	270	220	180	12	3	73	47	310	56~96
10	20	2650	65~150	142~252	107~202	300	256	200	14	3.5	82	47	472	72~119
11	31.5	2350	70~170	142~302	107~242	345	285	236	14	3.5	85	47	550	97~189
12	45	2100	75~200	142~352	107~282	384	324	270	16	4	95	49	695	128~285
13	63	1850	150~220	252~352	202~282	420	360	300	18	4.5	104	49	1019	269~360
14	100	1650	170~250	302~410	242~330	470	420	335	22	5.5	148	63	3900	421~544
15	160	1500	190~280	352~470	282~380	522	465	380	22	5.5	158	63	3700	608~786
16	224	1300	220~320	352~470	282~380	585	525	430	28	7	177	67	4500	0.8~1.1t
17	315	1200	250~360	410~550	330~450	655	575	480	28	7	182	67	4900	1.2~1.5t
18	450	1050	280~400	470~650	380~540	735	660	540	28	8	215	75	7000	1.7~2.3t
19	630	950	300~460	470~650	380~540	818	730	630	32	8	220	75	8900	2.2~3t
20	900	800	360~530	550~800	450~680	928	838	720	32	10.5	235	75	11000	3.4~4.4t
21	1250	750	400~600	650~800	540~680	1022	928	810	40	11.5	245	75	13000	5~6.2Tt
22	1600	650	450~670	650~900	540~780	1134	1036	915	40	13	255	75	16000	6.3~7.7t
23	2240	600	530~750	800~900	680~780	1282	1178	1035	50	14.5	290	80	28000	10~11.6t
24	3150	550	560~850	800~1000	680~880	1428	1322	1175	50	16.5	305	80	33000	13~17t
25	4000	460	670~1000	900~1000	780~1100	1644	1538	1390	50	19	310	80	43000	20~28t
